TPV výpočty

Aplikace pro výpočty v technické přípravě výroby.

  • Rychlé nabídkové kalkulace
  • Sjednocení normativů, zpřesnění nabídek a lepší plánování výroby
  • Úspora nákladů na výrobu díky přizpůsobení normativů
  • TPV = technická příprava výroby
  • Více než 350 firem v ČR a na Slovensku
  • 64 modulů, z toho 33 normotvorných modulů
  • Modul Kalkulace s možností výpočtu ceny pro různé počty
  • Modul Optimalizace dělení tyč. mat. pro nářezové plány
  • Modul Svařování dle parametrů, výpočet na základě vzorců
  • Třískové obrábění – výpočty na základě řezných podmínek
  • Podrobná editace a možnosti přizpůsobení
  • Možnost vytvářet vlastní moduly, úkony a normativy
  • Možnost vytvářet vlastní koeficienty a přídavky času jak na moduly, tak na jednotlivé úkony

Seznam dostupných modulů (64):

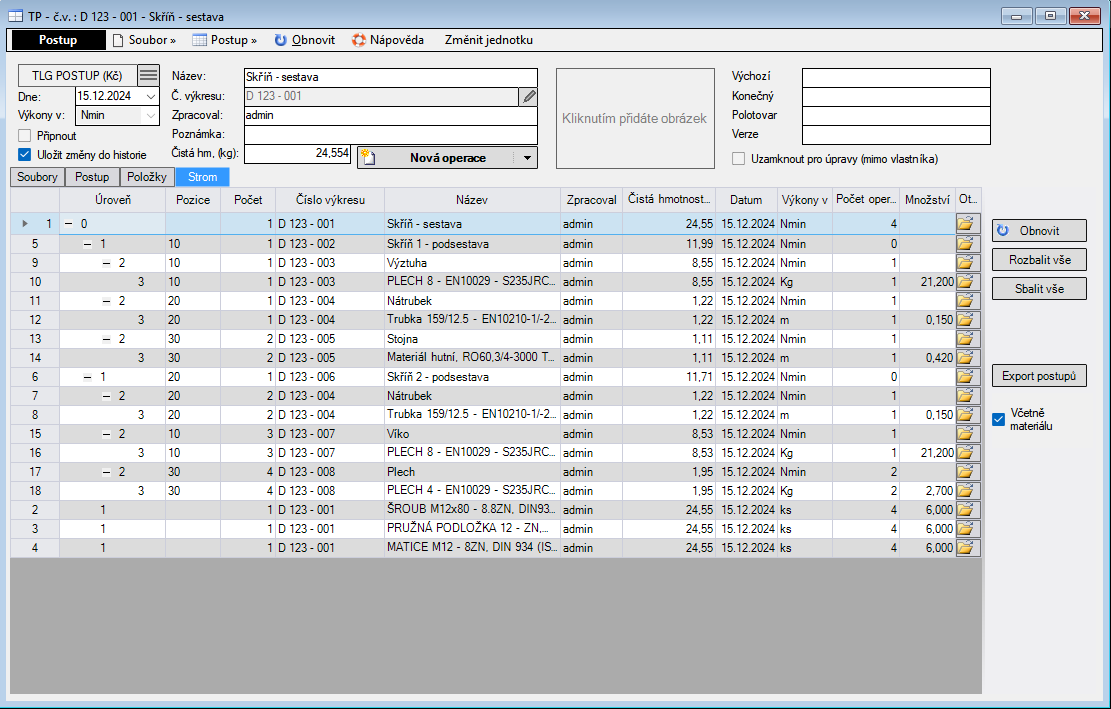

  1. Kalkulace – jednoduché a rychlé vytváření postupů a kalkulací
  2. Postupy – vytváření samostatných technologických postupů
  3. Výpočty hmotnosti – pro plechy, tyče ploché, kulatiny, trubky, úhelníky, profily I, IPE, U, UE, HEB, T a jakly vč. výpočtu nátěrové plochy(m2) a výpočtu norem pálení, řezání a tryskání (informativní)
  4. Rychlé výpočty hmotnosti pro plechy a profily
  5. Stehování – výpočet norem stehování ocelových konstrukcí
  6. Svařování – výpočet norem svařování  a spotřeby svařovacího drátu
  7. Svařování OK – výpočet norem spotřeby času pro ocelové konstrukce (manipulace, stehování, svařování, broušení)
  8. Výpočet souřadnic – výpočet a zobrazení otvorů na roztečné kružnici  (podle poloměru,  počtu otvorů a úhlu alfa)
  9. Normy spojovacího materiálu – obsahuje normy ČSN, DIN, ISO
  10. Normy ocelí – obsahuje normy ČSN, W.Nr., DIN, EN 10027-1, DIN SEW, AFNOR (Francie), UNI (Itálie), JIS (Japonsko), PN (Polsko), ONORM (Rakousko), GOST (Rusko), SS (Švédsko), BS (VB), AISI/SAE (USA), GB (Čína)
  11. Obrobitelnost – zobrazení obrobitelnosti ocelí, litin, barevných a lehkých kovů pro soustružení, frézování, vrtání, řezání a broušení vč. pevnosti (MPa) a tvrdosti (HB)
  12. Obrobitelnost+ – výpočet obrobitelnosti oceli a jeho slitin podle mechanických vlastností a chemického složení
  13. Soustava tolerancí ISO – výpočet a určení rozměrových tolerancí a úchylek hřídele a díry
  14. Převod tvrdosti – převodní tabulka tvrdosti – mez pevnosti (MPa), tvrdost podle Brinella HB, Tvrdost pole Vickerse HV, tvrdost podle Rockwella HRA, HRB, HRC, HRD, HRE, HRF, HR15N, HR30N, HR45N, HR30T
  15. Horizontky – výpočet norem spotřeby času pro horizontální vyvrtávačky
  16. Frézování – výpočet norem spotřeby času frézování pro tyto úkony: frézovat rovinnou plochu, frézovat bok, frézovat drážku pro pero
  17. Obráběcí centra – výpočet norem spotřeby času pro obráběcí centra
  18. Soustružení – výpočet norem spotřeby času soustružení pro tyto úkony: soustružení vnější, soustružení vnitřní, soustružení čela, soustružení zápichu/výpichu, vrtání, soustružení závitu vnější/vnitřní, vroubkování, sražení
  19. Karusel – výpočet norem spotřeby času svislého soustružení
  20. Vrtání – výpočet norem spotřeby času vrtání pro tyto úkony: vrtání, vyhrubování, vystružování, zahloubení, řezání závitu
  21. Pálení – výpočet norem spotřeby času pálení pro tyto úkony: pálení na rozměr, kruh, mezikruží, otvoru, drážky a obvodu
  22. Plechy – výpočet norem spotřeby času pro pálení, tryskání, broušení a nátěrové plochy včetně výpočtu hmotnosti
  23. Výtěžnost plechu – výpočet využití výpalku dle různých rozměrů tabulí
  24. Řezání – výpočet spotřeby času pro řezání profilů na pilkách
  25. Stříhání profilů – výpočet spotřeby času pro řezání profilů na nůžkách
  26. Profily – výpočet norem spotřeby času pro řezání, tryskání a nátěrové plochy včetně výpočtu hmotnosti
  27. Optimalizace dělení– optimalizuje dělení tyčového materiálu za účelem minimalizace zbytků
  28. Doporučené průměry vrtáků pro závity matic
  29. Lisy – výpočet norem spotřeby času pro ohraňovací lisy výstředníkové a hydraulické
  30. Ohýbání profilů – výpočet norem spotřeby času pro ohýbačky profilů
  31. Technická knihovna – knihovna dokumentace
  32. Uhlíkový ekvivalent – výpočet uhlíkového ekvivalentu podle chemického složení
  33. Teplota předehřevu – výpočet teploty předehřevu podle chemického složení a tloušťky plechu
  34. Závity – podrobné rozměry závitů (M, Rd, Tr, Pg, W, G, NPT, UNEF, UNC, UNF)
  35. Porovnání drsností – převodní tabulka drsností (Ra, Rz, N, Ry, DIN)
  36. Ohyby – výpočet rozvinuté délky pro profily L, U, Z, C + ostrý a tupý úhel
  37. Přídavky na broušení – výpočet velikost přídavků na broušení strojních součástí
  38. Broušení rotační vnější – výpočet norem spotřeby času pro vnější rotační broušení
  39. Broušení rotační vnitřní – výpočet norem spotřeby času pro vnitřní rotační broušení
  40. Broušení rovinných ploch – výpočet norem spotřeby času pro rovinné broušení
  41. Vysekávačky – výpočet norem spotřeby času pro vysekávací stroje
  42. Výpočet základních tolerancí – výpočet základních tolerancí
  43. Převod zlomků palce – převod zlomků palce na mm
  44. Výpočty obrábění – výpočty obrábění pro podélné soustružení, vrtání, frézování, závity a drsnost povrchu dle zadaných řezných podmínek
  45. Klempířské díly – výpočet norem spotřeby času pro klempířské díly
  46. Zakružení plechu – výpočet rozvinuté délky zakruženého plechu
  47. Hydraulické ohýbačky – výpočet norem spotřeby času pro ohýbání
  48. Panelové ohýbání – výpočet norem spotřeby času pro panelové ohýbačky
  49. Měřící protokol – zadání seznamu rozměrů pro toleranční pole díry/hřídele a netolerované rozměry dle ISO 2768 nebo 13920
  50. Tepelné zpracování – výpočet norem spotřeby času pro tepelné zpracování (Kalení, Popouštění, Zušlechtění, Žíhání, Černění, Fosfátování, Hnědění, Cementování, Nitridování)
  51. Práškové lakování – výpočet norem spotřeby času pro práškové lakování (vč. čištění, krytí a balení)
  52. Nátěry, nástřiky – výpočet norem spotřeby času pro nátěry a nástřiky
  53. Stříhání plechů – výpočet norem spotřeby času pro stříhání plechů
  54. Parametry strojů – databáze strojů vč. parametrů
  55. Obrážení drážek – výpočet norem spotřeby času pro svislé obrážečky
  56. Pera těsná
  57. Doporučené díry pro šrouby – pro jemnou, střední a hrubou řadu
  58. Svařování dle parametrů – čas svařování dle vlastních parametrů (např. mezera, otupení a úhel, podávací rychlost drátu, % rozstřiku, hmotnost svarových vrstev apod.)
    Vlastní moduly – možnost vytváření vlastních modulů, operací a normativů
  59. Zámečnické práce – vlastní modul obsahující operace: Odjehlení po obrábění, Pálit sražení pro svar, Rovnání plechů, Ruční pálení, Vrtání ruční vrtačkou
  60. Montážní práce – vlastní modul obsahující operace: Lisování, Montáž poj. kroužků, Narážení, Nýtování, Pojišťování, Řezání a protahování závitů, Spojování součástí apod.
  61. Moření – výpočet norem spotřeby času pro moření
  62. Tryskání – výpočet norem spotřeby času pro tryskání
  63. Manipulace – výpočet norem spotřeby času pro manipulaci
  64. Drátořez – výpočet norem spotřeby času pro drátořez

Všechny normativy v programu jsou vytvořeny pro kusovou a malosériovou výrobu a ohledem na optimální poměr přesnosti normativů k množství potřebných údajů pro vyplnění.
Aby program vracel co nejpřesnější výsledky, měly by se normativy před použitím zkontrolovat a upravit na konkrétní typ a charakter výroby.

Kam dál: Evidence zakázek a poptávek – jednoduchý a rychlý program na evidenci (nejenom) zakázek a poptávek

27 Comments

    • Dobrý den, modul broušení připravuji.
      18.5.2016 – Modul broušení je k dispozici od verze 5

  1. Dobrý den, chci se zeptat ohledně vrtání.
    Kdýž zadám, že chci vrtat otvor D40 do tloušťky 30mm, je tam započítán i čas předvrtání a odjehlení toho otvoru?
    Nebo musím každý úkon zadat zvlášť, potom mi tam chybí operace odjehlení.
    Pracuji zatím jen s demo verzi, je možné , že tam některé operace nejsou k dispozici.
    Díky za odpověď
    Vojkůvka

    • Dobrý den,
      čas vrtání je počítán bez předvrtání, ale použitý posuv na otáčku se dá přizpůsobit tak, aby výsledný čas odpovídal.
      Výsledný čas tAC je složen z času obsluhy (najetí, přejetí), čistého strojního času vč. času odjehlení. Všechny hodnoty se dají editovat (řezná rychlost, posuv na otáčku, časy odjehlení, koeficienty apod.) tak aby výsledek odpovídal realitě na provoze.
      Můžete samozřejmě zadat dva úkony, do každém úkonu zadáte jiný typ vrtáku. Jeden s řeznými podmínkami pro vrtání do plna, druhý pro předvrtané otvory.

  2. Pane Jureček patří Vám velký a upřímný dík za Váš perfektní program, který mně učaroval!! Jsem invalidní důchodce (79r) -bývalý technolog v ČKD Blansko a z důvodu zlepšení paměti (která chvála Bohu je ještě ucházející)!? Tak jak mně vyjde trochu čas tak zkouším a studuji!! Zkrátka velmi spokojen!! Zouhar F. (Jen malou poznámku jestli by nešlo obrázky na ukázkách videa trochu větší?)

  3. Dobrý den,

    váš program je vskutku famózní, klobouk dolu před tím co jste vytvořil. Mám malý dotaz. Má tento program modul pro výpočet normativu času pro zkroužení plechu ať válcových tak i kónických.

    Děkuji, s pozdravem J.K

    • Dobrý den,
      program „zatím“ modul „Zkružování“ nemá, není ale problém tento modul dodělat. Případně aplikace dovoluje uživateli vytvářet vlastní moduly, úkony a normativy. Tzn. uživatel si může vytvořit libovolný chybějící modul.
      S pozdravem
      Radek Jureček

  4. Dobrý den, program je moc pěkně zpracovaný, zajímá mě, pokud bychom si do firmy koupily síťovou verzi, tak když budu ode mě z počítače přidávat dokumenty, jako třeba výkres apod. tyto dokumenty při zpětném zobrazení se otevírají z mého počítače nebo se dokument uloží někam a může ho otevřít kdokoliv bude mít přístup do programu?

    děkuji za odpověď

    • Dobrý den, v síťové verzi se dokumenty ukládají do sdílené databáze a jsou dostupné pro všechny uživatele pracující v programu.
      S pozdravem Radek Jureček

  5. Dobrý den, lze do programu TPV výpočty vložit formát DXF a dle toho vypočítat cenu výpalku po nastavení parametrů laseru, materiálu výpalku, jeho tloušťky atd… Pakliže ano, lze tuhle operaci udělat pro více výpalků zároveň (tedy formátů DXF) a vytvořit k nim např, poptávku?

    Děkuji.

    • Dobrý den,
      ano, v programu TPV výpočty (od verze 9) lze do modulů Pálení a Plechy hromadně načítat délky pálení z DXF souborů. Následně lze vypočítané hodnoty jako čas pálení, broušení, tryskání, odebrání a hmotnost výpalku přenést do modulu Kalkulace pro vytvoření poptávky.

  6. Dobrý den. Máme automat s dopravníkem. Galtek. Počítám čas lakování v kabině, maskování (zavity, plochy) a naveseni a svěšení (podle váhy 1 nebo 2). Práškové lakování používám ale vždy výsledek dělím počtem operátorů které na lince máme 5-7 operátorů. Co všechno zohledňují TPV výpočty? Děkuji a software je masterpiece.

  7. Dobrý den,
    výpočet je ovlivněn nastavením stroje (způsobu) a nastavením času za jednotku (m2, kg) + možností nastavení vlastních přirážek a koeficientů. Počet operátorů by šel nastavit do vlastních přirážek a koeficientů. Případně mohu modul rozšířit o další nastavení dle požadavku.
    Radek Jureček
